US-3620SRT
複線端子
Multi Wire Termination

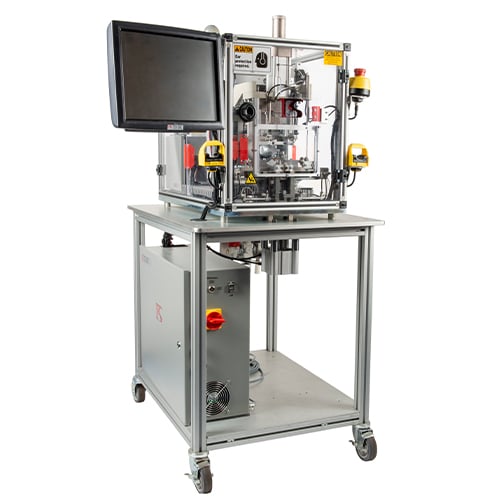

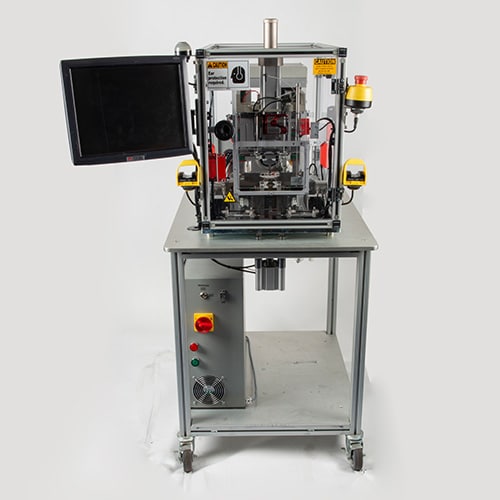

TECH-SONIC の特許出願中の閉ループ制御ワイヤ対リング終端接合機モデル US-3620SRT は、従来の超音波金属接合を超えた新しい超音波金属接合機能を提供します。 この特殊なワイヤ終端接合機は、材料を接合する際に、非常に少ないストレスで複数のワイヤをリング端子に簡単に接合できます。 単一点接地端子を製造し、端子ハウジングのハードウェアを変更せずにさまざまな端子に対応できます。
US-3620SRT 超音波ワイヤ対リング ターミネータは、業界をリードする断線検出機能も備えています。 一般的な空気式結線機は、ワイヤの総断面積が 5% を超える場合にのみ、紛失したワイヤを検出できます。 多くの自動車メーカーは、ワイヤー ハーネス メーカーに対し、3% 未満の欠落ワイヤを検出することを要求しています。 USCAR-45 によると、US-3620SRT ワイヤ ターミネータは、総断面積の 3% 未満の欠落ワイヤを検出できます。
端子ワイヤ接続アセンブリにおけるCLC制御の利点
CLC Advantages for Wire Splicing Assembly
TECH-SONIC の特許取得済みのサーボ制御超音波接合プロセス (マルチステップ プロセス) により、ユーザーは適切なタイミングで適切な量の力とエネルギーを接合に加えることができます。 これらの特定の接合パラメータを制御できるため、ユーザーは正確で一貫性のある再現可能な接合を作成できます。 また、CLC を使用すると、ワイヤーハーネスの 3% の欠落を検出できます。
閉ループ制御の特徴と利点
ワイヤー接続組立技術
Features and Benefits of Closed Loop Control
Technology for Wire Splicing Assembly
- USCAR-45に準拠し、ワイヤーハーネスの3%の欠落を検出可能
- 一点アース端子を生成し、端子カバー金具の変更により多様な端子に対応可能
- 接合プロセス中にリアルタイムで力を監視するための Dynamic Force Control™ を備えています。
- つまり、接合プロセス中に超音波振幅と適用される力を変更して、最適な接合条件を作り出すことができます。
- 複数のワイヤを単一の端子にはんだ付けして、ストレスのない接合を実現できます。
- 20以上の接合ステップが可能
- 最大30mm2のリング端子を接合でき、接合に3000Nの力を加えることができます。

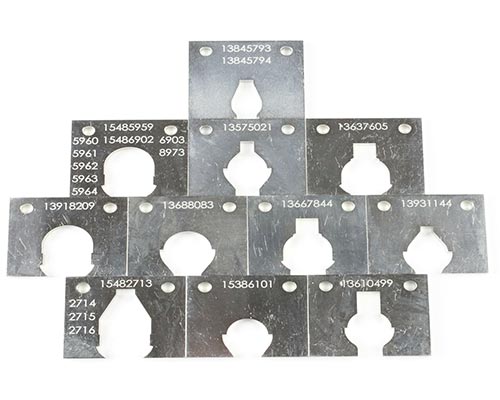

交換可能なネスト
Interchangeable Nest

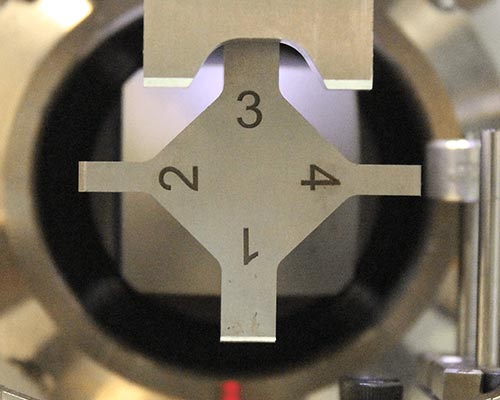

4面 Horn
Four-sided Horn

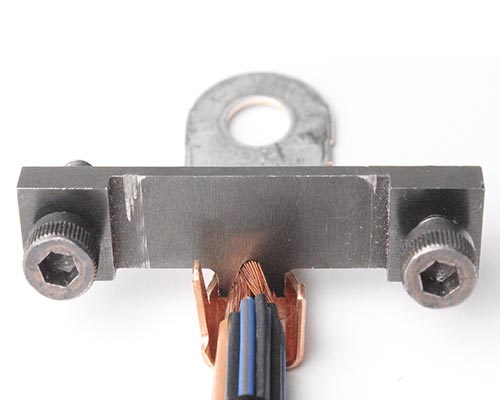

ワイヤーストランドギャザー
Wire Strand Gatherer
