3 空調および冷凍用のチューブシール用途
3 Tube Sealing Applications for Air-conditioning and Refrigeration
パイプシール機は、冷凍、製薬、化学産業で使用されます。 プラスチックパイプとラミネートパイプは、高周波超音波振動を使用してシールされます。 振動によりチューブが加熱され、プラスチック材料が溶けます。 超音波パイプシールには、ヒートシールなどの他の方法に比べて多くの利点があります。 エネルギー消費が少なく、より速く、より美しい形状になります。
TECH-SONIC のパイプシール機は、冷凍システムの一般的なパイプをシールするために使用されます。 冷蔵庫および HVAC メーカーにとって役立つ 3 つのダクト シーリング アプリケーションについて説明します。

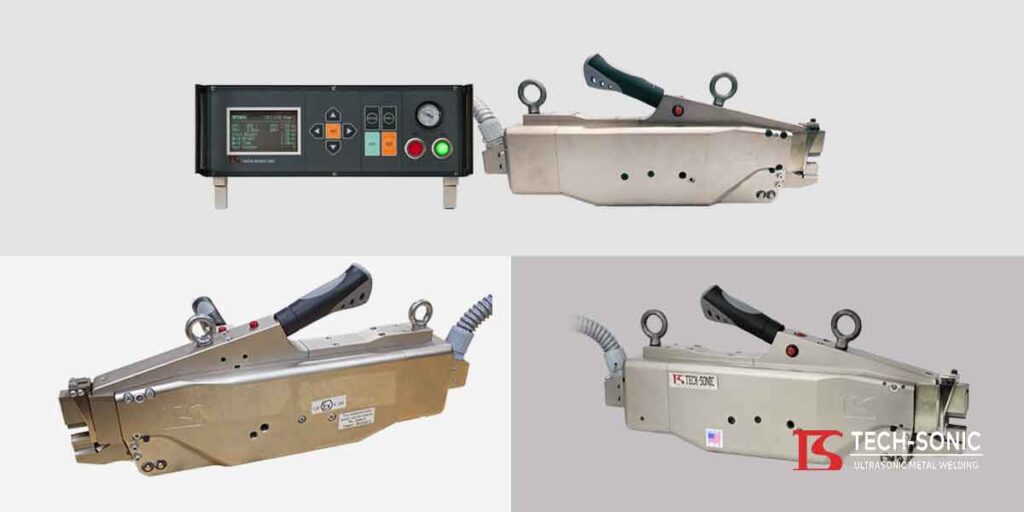

3つの超音波チューブシール機
Three Ultrasonic Tube Sealing Machine
US-3620TS-EX
キガリ協定では、HFC は地球温暖化の可能性が高いため、その使用を制限しているため、可燃性冷媒の方が優れています。 TECH-SONIC の US-3620TS-EX パイプ シーラーは、炭化水素、HFC、アンモニアの代替冷媒を安全に使用できます。 これは、熱や消耗品を必要としないワンステップの溶接と切断プロセスです。 最大溶接力は約3000ニュートンです。
US-3620TS-EX パイプシール機は防爆認定を受けており、可燃性ガスを使用する作業にも使用できます。 これらの認定には、Ex Zone 2、Class 1、Division 2 認定が含まれます。 その超音波アプリケーションは、可燃性 HC の代替品と互換性のない従来のろう付けに代わるものです。 安全パージ システムは、溶接アクチュエータから閉じ込められたガスを除去します。 このプロセスは電気始動前に開始され、電力が供給されてもアクティブなままになります。 これにより、危険なガスの蓄積が排除されます。
このパイプシーラーは人間工学に基づいた溶接ヘッド設計を採用しており、シール対象物へのアクセスが容易になります。 ソノトロードの最適な熱管理のための専用の冷却機能を備えています。 バックカバーは工具交換のために簡単に取り外し可能です。 スマートなプログラム設定により、より一貫した毎日の測定と迅速な校正が可能になります。 セキュリティとバックアップのために、ユニバーサルパスワードベースのアクセス制御システムが搭載されています。 すべてのオペレータは、管理者によって許可されたアクセス レベルに基づいて独自のプロファイルを持ち、溶接プロセスごとにバーコード スキャンを要求するように設定できます。 これにより、各製品の溶接結果が製品のシリアル番号と確実に関連付けられます。
可燃性冷媒の管理に関する記事をお読みください。 超音波パイプシーラーが爆発のリスクをどのように管理し、軽減するかを学びましょう。
Falcon-KN
Falcon KN モデルは、当社のより安価な（経済的な）超音波チューブシーラーです。 幅広い超音波金属パイプシール用途に魅力的なソリューションを提供します。 最大溶接力は約5200ニュートンです。 このパイプシーラーは、きれいで一貫した強力で強固な接着を作成します。 使いやすく、メンテナンスや工具のコストも低く抑えられます。 また、時間効率も高く、1 分あたり最大 20 件の溶接が可能で、工具の交換も 3 分以内に完了します。 このモデルは、1 セットのツール (溶接ヘッドとベース) で約 40000 回の溶接が可能で、非常に安価です。
Falcon KN は、人間工学に基づいたウェルド ヘッドの設計を特徴とし、狭い場所へのアクセスを容易にするため、前端が細くなりました。 この設計は、ソノトロードの熱管理を最適化するための専用冷却も提供します。 この超音波チューブシール機は裏蓋が6本のネジを緩めるだけで簡単に取り外せます。 また、調整可能なメイン ケーブル アセンブリも備えており、肘に垂らすことも、真っすぐに垂らすこともできます。
US-3620TS
TECH-SONIC の US-3620TS チューブ シーリング マシンは、チューブ シーリングのニーズを満たす、より強力なソリューションです。 この機械も溶接と切断をワンステップで行うことができます。 他のパイプシールと同様に、使いやすく、メンテナンスや工具のコストも低く抑えられます。 溶接に必要なエネルギー、時間、厚みオフセットを検出します。
このモデルは、直径 2 ～ 12 mm、肉厚 1 mm までの銅またはアルミニウムのパイプを溶接できます。 最大溶接力は約3000ニュートンです。 人間工学に基づいた溶接ヘッド設計、取り外しが簡単なバックカバー、スマートプログラム設定、セキュリティとバックアップ、バーコード互換性など、US-3620TS-EX チューブシーラーと同じ機能を備えています。
冷蔵庫や空調のニーズが何であっても、TECH-SONIC には必要なものがすべて揃っています。 同社は 1996 年以来、「超音波金属溶接」の分野で革新的なリーダーであり続けています。 パイプシーリングソリューションをさまざまな用途に適用するための広範な知識を持っています。 その結果、さまざまな制作環境で驚くべき成功が生まれました。
超音波溶接と従来の溶接の違いは何ですか? この記事を読んで、その違い、利点、欠点を理解してください。
